Diagnostic embarqué (automobile)

Les systèmes de diagnostic embarqués — en anglais On-Board Diagnostics, abrégé OBD ou système OBD) —, ou d'autodiagnostic[1], sont un ensemble de capacités de diagnostic matériel qui est embarqué dans la plupart des véhicules à moteur thermique produits depuis les années 2000.

Le système OBD décrit les moyens à mettre en œuvre pour contrôler l’ensemble des composants du groupe motopropulseur affectant les émissions polluantes du véhicule tout au long de sa vie.

Affichage d'un scanneur OBD.
Scanneur OBD2 DLC.
Symbole de l'auto-diagnostic sur le tableau de bord (ou voyant diagnostic moteur).

Historique

À partir des années 1980, les constructeurs automobiles ont commencé à intégrer massivement de l'électronique dans leurs véhicules, en particulier à travers l'utilisation d'un calculateur de contrôle moteur (aussi appelé calculateur d'injection, initialement utilisé en essence) destiné à gérer le fonctionnement du moteur et à diagnostiquer ses défaillances.

Les diagnostics embarqués sont devenus progressivement de plus en plus sophistiqués, pour permettre aux moteurs de respecter les seuils d'émissions polluantes réglementaires de plus en plus stricts. Aux États-Unis, c'est l'Agence de Protection de l'Environnement qui a fixé les premiers seuils standard.

Par la suite, les exigences réglementaires sont allées plus loin que ces simples seuils et se sont étendues aux méthodes et moyens à mettre en œuvre pour détecter toute perte de la capacité à maîtriser les émissions et en avertir l'utilisateur. Cette réglementation des diagnostics OBD est née en Californie en 1985.

  • 1996: La spĂ©cification OBD-II est rendue obligatoire pour toutes les voitures vendues aux États-Unis.
  • 2001: L'union europĂ©enne rend l' EOBD obligatoire pour tous les vĂ©hicules Ă  essence vendus dans l'Union europĂ©enne, en commençant par les modèle vĂ©hicules de l'annĂ©e 2001 (voir Norme europĂ©enne d'Ă©missions Directive 98/69/EC[2]).
  • 2004: L'union europĂ©enne rend l' EOBD obligatoire pour tous vĂ©hicules diesel vendus dans l'Union europĂ©enne
  • 2006: Tous vĂ©hicules (neufs) vendus en Australie et en Nouvelle-ZĂ©lande doivent ĂŞtre compatibles OBD-II Ă  partir du premier janvier 2006[3].
  • 2008: Toutes voitures vendues aux États-Unis doivent utiliser la norme ISO 15765-4[4] de diagnostic (un bus dĂ©rivĂ© du Controller Area Network (CAN))[5].
  • 2008: Certain vĂ©hicules lĂ©gers en Chine ont l'obligation par l' Environmental Protection Administration Office d'implĂ©menter le standard OBD GB18352[6] au premier juillet 2008 Certaines exemptions rĂ©gionales subsistent.
  • 2010: aux États-Unis, pour les poids-lourds, la spĂ©cification HDOBD (heavy duty) est rendue obligatoire pour les moteurs de vĂ©hicules lĂ©gers utilitaires vendus aux États-Unis.

Législation et règlements

Aux États-Unis, les Règlements 40 CFR 86.005-17 et 40 CFR 86.1806-05 Ă©noncent des prescriptions relatives Ă  l’auto diagnostic pour les vĂ©hicules, et pour les moteurs installĂ©s sur des vĂ©hicules, dont le poids total en charge est infĂ©rieur Ă  14 000 lb[7].

En Europe, la Directive 98/69/CE 2/ modifie la Directive 70/220/CEE 3 et introduit pour des prescriptions en matière de diagnostic embarquĂ© concernant les dispositifs antipollution (OBD) s’appliquant aux voitures particulières Ă  moteur Ă  essence et diesel et aux vĂ©hicules utilitaires lĂ©gers (jusqu’à 3,5 tonnes de masse Ă  vide)[7].

Au Japon, le cadre est fixé dans les règlements sur la sécurité des véhicules routiers, article 31 (Dispositifs antipollution), annexe 48, Normes techniques pour le système de diagnostic embarqué (OBD) dans le cas des systèmes de réduction des émissions d’échappement des véhicules automobiles[7].

Les OBD sont concernés par le règlement technique mondial no 5 : Prescriptions techniques applicables aux systèmes de diagnostic embarqué (OBD) pour véhicules routiers.

En Europe, le règlement 692/2008 de la commission précise :

« Le constructeur veille à ce que tous les véhicules soient équipés d’un système OBD.

Le système OBD doit être conçu, construit et monté sur un véhicule de façon à pouvoir identifier différents types de dysfonctionnements pendant toute la durée de vie du véhicule. »

— Règlement 692/2008 de la commission[8]

Au sens du règlement délégué (UE) 2021/1244 du 20 mai 2021, «les informations du système OBD des véhicules et les informations sur la réparation et l’entretien des véhicules (sont) accessibles via des sites internet» et l'«accès aux dispositifs de sécurité du véhicule est fourni aux opérateurs indépendants, sous la protection d’une technologie de sécurité»[9].

Spécificités techniques & régionales

Connecteur OBD-II

Trois normes existent pour communiquer les informations OBD :

  • ISO/PAS 27145 (CAN);
  • ISO 27145 (TCP/IP);
  • SAE J1939-71[10]

Les deux normes utilisées pour les OBD sont l'ISO 15765-4:2005 et la SAE J1939-73. chacune des deux normes est utilisée su chacun des marchés américains et européens.

Une future norme, ISO 27145, doit permettre d'accéder aux diagnostics du véhicules depuis l'extérieur, par TCP/IP[7].

OBD-II

L'OBD-II spécifie en particulier l'interface standard d'accès au système de diagnostics embarqués, et a été introduit dans le milieu des années 1990. La Californie, à travers le CARB (California Air Resources Board) l'a imposé à tous les véhicules vendus aux États-Unis à partir du .

L'interface OBD-II permet la lecture des Diagnostic Trouble Codes standardisés, ou DTC, générés par le système informatique embarqué, ainsi que les informations temps réel en provenance des capteurs connectés aux calculateurs de bord. La norme prévoit aussi l'effacement des DTC enregistrés par les calculateurs lorsque la maintenance a été effectuée.

Les voyants permettant d'alerter l'utilisateur des dysfonctionnements du moteur ont eux aussi été standardisés. Tout défaut pouvant mener à un dépassement des seuils provoque un allumage normalisé du Voyant de dysfonctionnement de la motorisation (en) ou MIL.

  • Voyant dysfonctionnement de l'autodiagnostic  moteur
    Voyant dysfonctionnement de l'autodiagnostic moteur[11]
  • Connecteur OBD-II.
    Connecteur OBD-II.


Exemples d'outils se connectant sur la prise OBD:

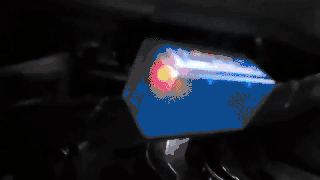

  • Module OBD-II Bluetooth.
    Module OBD-II Bluetooth.
  • Application Android, adaptateur Bluetooth OBD-II.
    Application Android, adaptateur Bluetooth OBD-II.
  • DiffĂ©rents lecteurs de code OBD2.
    Différents lecteurs de code OBD2.

E-OBD et J-OBD en Europe et au Japon

Fondé sur la réglementation OBD américaine, l’E-OBD (ou European On-Board Diagnostics) est obligatoire en Europe depuis l’étape dite EURO3. Les défaillances qui mènent au dépassement des seuils d’émissions E-OBD sont détectées et indiquées par un voyant au tableau de bord, et stockées dans la mémoire du calculateur de contrôle moteur.

Ce système a été rendu obligatoire par la directive européenne 98/69/CE pour tous les véhicules à allumage commandé (essence) depuis le et pour tous les véhicules à allumage par compression (diesel) depuis le 1er janvier 2005[12].

Pour la majoritĂ© des voitures (vĂ©hicules transportant maximum six personnes et pesant maximum 2 500 kg), les dates sont les suivantes[12] : concernant les moteurs essence, depuis le et depuis le respectivement pour les nouveaux modèles et pour les modèles existants ; concernant les moteurs Diesel, depuis le et depuis le respectivement pour les nouveaux modèles et pour les modèles existants. Ces deux dates s'appliquent aux vĂ©hicules particuliers de PTAC infĂ©rieur Ă  2,5 tonnes et non Ă©quipĂ©s du GPL/GNL. Les vĂ©hicules utilitaires et les vĂ©hicules GPL/GNL sont concernĂ©s au .

Au Japon, un système similaire, le J-OBD, est utilisé.

Notes et références

  1. Règlement no 83 de la Commission économique pour l'Europe des Nations unies (CEE-ONU) – Prescriptions uniformes relatives à l'homologation des véhicules en ce qui concerne les émissions de polluants selon les exigences du moteur en matière de carburant [2019/253], sur EUR-Lex, p. 4.
  2. (en) « Relating to measures to be taken against air pollution by emissions from motor vehicles and amending Council Directive 70/220/EEC », The European Parliament and of the Council, (consulté le )
  3. (en) « OBDII Compatibility », US, PLX (consulté le )
  4. (en) « ISO 15765-4:2005 — Road vehicles — Diagnostics on Controller Area Networks (CAN) — Part 4: Requirements for emissions-related systems », International Organization for Standardization,
  5. (en) U.S. EPA regulations requiring ISO-15676 CAN standard to be supported for all U.S. sold cars model year 2008 and later.
  6. Non trouvé le 15/12/2022, mep.gov.cn
  7. [PDF] Règlement technique mondial no 5, unece.org, 15 novembre 2006 (consulté le 2 mars 2021).
  8. « L_2008199FR.01000101.xml », sur europa.eu (consulté le ).
  9. « L_2021272FR.01001601.xml », sur europa.eu (consulté le ).
  10. SAE J1939-71, .sae.org
  11. Selon le règlement 121 : Prescriptions uniformes relatives à l’homologation des véhicules en ce qui concerne l’emplacement et les moyens d’identification des commandes manuelles, des témoins et des indicateurs.
  12. « EUR-Lex - 31998L0069 - EN - », sur EUR-Lex (consulté le ).
